İnşaat Belgeleri: İnşaat Çizimleri Türleri

İnşaat projeleri tüm şekil ve boyutlarda olabilir, ancak hepsinin ölçülmesi gerekir. Bu nedenle bir projenin birçok yapım belgesi vardır. Bir yapı inşa etmek karmaşık bir iştir ve her yönü, inşaat başlamadan önce kağıt üzerinde planlamak için inşaat çizimleri gerektirir.

İnşaat belgelerinin ve inşaat çizimlerinin önemi küçümsenemez. Sahadan tasarıma ve hatta proje yönetimine kadar her şeyi detaylandırarak projeyi başarı için kurdular. Ancak inşaat belgeleri tam olarak nedir ve ne tür inşaat çizimleri vardır?

İnşaat Belgeleri Nelerdir?

İnşaat belgeleri, inşaat projesinin tamamlanacağı rolleri, sorumlulukları ve işi tanımlayan yasal olarak bağlayıcı sözleşmelerdir. Sadece bir tür inşaat belgesi yoktur ve birçok türde gelirler. İnşaat belgeleri yazılı, grafiksel ve resimli olabilir.

Bir anlamda inşaat belgeleri, projenin tasarımı, konumu ve fiziksel özelliklerinin daha büyük bir resmini oluşturan yapboz parçaları gibidir. Doğru belgeler olmadan inşaat ruhsatı alamazsınız ve ruhsatsız yasal olarak hiçbir şey inşa edemezsiniz. Bu size inşaat belgelerinin önemi hakkında bir fikir verir.

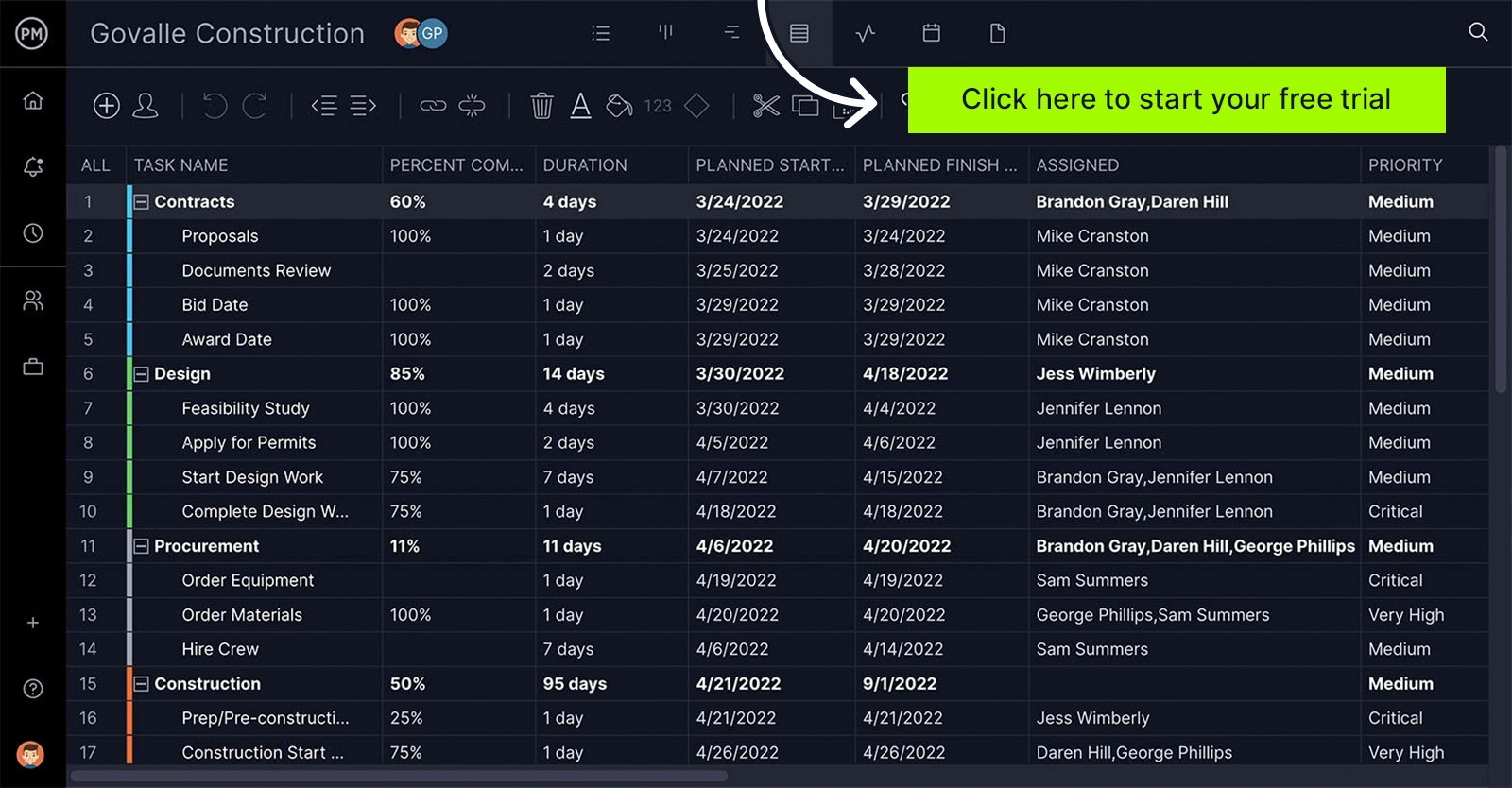

ProjectManager, sınırsız dosya depolama özelliğine sahip inşaat proje yönetimi yazılımıdır. Yazılımımıza ofiste, şantiyede ve hatta uzaktan erişilebilir, böylece projedeki herkes inşaat belgelerini ve çizimlerini tek bir merkezi merkezden paylaşabilir. Değişiklik yapmanız gerekiyorsa, aynı sayfada kalmaları için herkes güncellenir. ProjectManager'ı bugün ücretsiz olarak kullanmaya başlayın.

İnşaat Dokümantasyonunun Bileşenleri Nelerdir?

İnşaat belgelerinin birçok bileşeni vardır. Projeye dahil olan tüm taraflar arasındaki sözleşmeleri ve koşulları bulacaksınız. Bu sözleşmeler genellikle garantili bir maksimum fiyat (GMP), zaman ve malzeme, götürü bedel, artı maliyet ve birim fiyat içerir. Hangi tür inşaat teslim yöntemini kullanırsanız kullanın, hata ve gecikmelerden kaçınmak için ayrıntılı olmalıdır.

Çoğu inşaat belgesi, değişiklik siparişlerinin nasıl işleneceğini, ödemenin nasıl onaylandığını, şantiyedeki bildirim gerekliliklerini, uyuşmazlık çözümünü ve askıya alma ve sonlandırma prosedürlerini ana hatlarıyla belirtir. Bu belgeler ayrıca kullanılan teknikleri, kalite standartlarını, kabul edilebilir malzemeleri ve uygunluk için kalite testlerini de özetlemektedir.

İnşaat çizimleri de evrak işlerinin bir parçasıdır. Basit veya karmaşık olabilirler ve kodlardan, güvenlik planlarından ve sürdürülebilirlik standartlarından inşaat mühendisliğine, peyzaj mimarlığına, yapısal ve mimari çizimlere ve ayrıca sıhhi tesisat, mekanik ve elektrik sistemlerine kadar her şeyi kapsayabilirler.

Programlar açısından genellikle iki tür vardır; inşaat programı, gerektiğinde izlenen ve ayarlanan proje zaman çizelgesine, bütçeye ve kilometre taşlarına sahiptir. Diğeri, yüklenici tarafından sağlanan bir değerler çizelgesidir ve iş öğelerini baştan sona listeler.

İnşaat şartnameleri mimar veya mühendis tarafından yapılır ve inşaat şirketi tarafından uygulanmadan önce müşteri tarafından onaylanır. Doğru, organize belgeler başarılı bir proje sunmanın anahtarıdır.

Yapı Belgesi Türleri

Çalışmanız için izin almak ve yasal olarak uyumlu bir şantiyeye sahip olmak için inşaat belgelerine ihtiyacınız var. Çoğu inşaat projesinde, biri izin ve diğeri inşaat için olmak üzere iki özdeş inşaat belgesi seti bulunur. Bu blogun amacı doğrultusunda, bir dizi belgeye odaklanacağız. Aşağıdakiler, inşaat proje yönetiminde bulunan inşaat belgesi türleridir.

1. A0 Sayfaları

Proje bilgileri olarak da bilinen A0 sayfalarında isimler, iletişim bilgileri, mülk detayları, bölge kullanımı, bina tipi, şehir pin numarası, site haritası, yönetmelikler vb. proje bilgilerini özetleyen bir kapak sayfası bulunur.

Ayrıca kapı genişliği ve boyutları ile tabelaların yerini içeren erişilebilirlik notları ve ayrıntılar sayfası da bulunmaktadır (ancak konut projelerine dahil değildir). Vaziyet planı, binayı mülk üzerinde otururken, çevre düzenlemesi, beton işleri ve çıkış güvenliği gereksinimlerini gösterir. Bazen daha ayrıntılı bir peyzaj planı dahildir.

2. A1 Sayfaları

A1 paftaları yıkım planları olarak bilinir ve mevcut bina ön yapımını göstermek için kullanılır. İnşaata başlamak için nelerin kaldırılacağını ve nelerin korunacağını not eder.

3. A2 Sayfaları

A2 paftalar, binanın her elemanının nerede bulunacağını gösteren ve bu elemanlar için detaylı ölçüleri içeren kat planlarıdır. Ayrıca diğer çağrıların yanı sıra önemli notlar, kapı, pencere ve duvar tipi etiketler de vardır.

4. A3 Sayfaları

A3 sayfalar, yükseklikler ve bölümlerle ilgilenir. Yükseltiler, binaların dış yüzlerinin düz görüntüsüdür. Mevcut ve yeni yapı elemanlarının yüksekliğini ve ayrıca mevcut elemanlardan kullanılacak veya kalıcı olacak malzemeleri gösterirler. Dış cephenin inşası hakkında başka önemli bilgiler ekleyen önemli notlar var.

Kesit çizimleri, binanın merkezinden geçen kesit çizimleridir. Duvar ve temel konstrüksiyonunu, zeminden zemine yükseklikleri ve içerideki ve dışarıdaki zemin düzlemi arasındaki yükseklik ilişkilerini gösterirler.

İlgili: Ücretsiz İnşaat Programı Şablonu

5. A4 Sayfaları

A4 sayfaları bitmiş planlardır. Bunlardan en önemlisi, görünümü zemine değil tavana kadar gösteren yansıyan tavan planıdır. Bunlar, alçıpan, alçı, ahşap kaplama vb. gibi tavan malzemesi türlerini içerir. Genellikle tavana monte edilen ışıkları kontrol etmek için ışık anahtarı konumlarını içerirler.

Konut inşaatı projelerinde, kablo TV veya internet erişimi için çıkışları ve veri noktalarını belirleyen bir güç planı da vardır. Cihazlar ve kişisel cihazlar için güç konumunu gösterir. Daha büyük projelerde bu ayrıntılar elektrik planlarında belirtilmiştir.

Bitmiş planlar ayrıca duvarlara ve zeminlere hangi malzemelerin uygulanacağını da içerir. Bu, üreticiyi, ürün adlarını ve diğer nitelikleri gösteren bir bitiş çizelgesine (ayrıntılar listenin aşağısında) atıfta bulunan bitmiş etiketlerle yapılır.

6. A5 Sayfaları

A5 levhalar iç cephelerle ilgilidir. Bunlar, iç duvarlar gibi dikey yüzeylerin düz görünümlerini gösterir. Duvar tiplerini, gömme mobilyaları, prizlerin nerede olacağını, ışıkları ve anahtarları ve farklı elemanların yüksekliğini gösterirler. Bunlar konut ve ticari alanlardan farklıdır, ancak her ikisinin de grafikte iç kotlara ihtiyacı vardır.

7. A6 Sayfaları

A6 sayfaları çizelgeler ve duvar tipleridir. Bu durumda zaman çizelgesi, bir zaman çizelgesinden ziyade bir elektronik tablo anlamına gelir. Yüzeyler, tipler, boyutlar ve benzerleriyle ilgili çeşitli ayrıntılı ürün bilgilerini takip etmek için kullanılırlar.

8. S Sayfaları

S levhaları, bina genelinde standart olan yapısal çizimlerdir. Çizimler lisanslı bir yapı mühendisi tarafından yapılır ve beton temel, çelik ve ahşap çerçeveleme gibi her seviye için planı ve bunların nerede ve hangi boyutta olacağını ve diğer yapısal detayları gösterir.

9. M Sayfaları

M levhalar, elektrik ve sıhhi tesisat sistemleri gibi proje için mekanik çizimlerdir. Genellikle S sayfalarını sağlayan mühendis tarafından teslim edilirler. Bu çizimler, elektrik ve sıhhi tesisat sistemlerinin nereye gideceğini ve kullanılan kanallar ve kullanılan hava işleme sistemleri türleri dahil olmak üzere hangi boyutlarda olacağını göstermektedir.

İlgili: İnşaat Yönetimi için 8 Ücretsiz Excel Şablonu

10. P Sayfaları

P levhalar, hem atık hem de içme suyu için sistemde kullanılacak boru boyutlarını detaylandıran tesisat çizimleridir. Ayrıca kanalizasyon havasını binadan güvenli bir şekilde tahliye etmek için havalandırma yükselticileri de bulunmaktadır.

11. E Sayfaları

E levhalar elektrik çizimlerinde detaylara yönlendirilir. Onları kontrol eden anahtarlar da dahil olmak üzere binadaki tüm güç için çıkış yerleri vardır. Ne tür bir kablolamanın gerekli olduğunu ve elektrikli ekipmanı taşımak için kutuları ayrıntılı olarak verirler.
